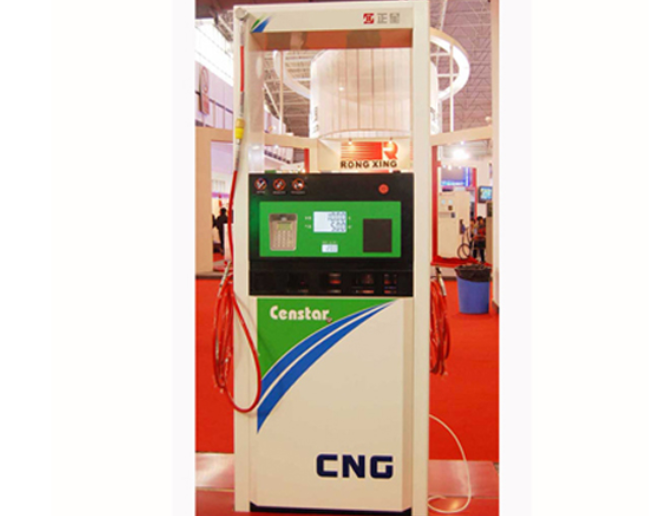

正星加气机

正星加气机详细介绍：

正星加气机适用于多种天然气动力车辆的天然气加注，采用先进的计算机技术及优质的电子元器件，选用国际知名品牌的加气机专用配件，具有计量准确、安全性能高、质量可靠、功能丰富、操作人性化、使用和维护方便等显著特点。

正星加气机的特性描述

• 选用世界知名品牌的高压仪表。

• 数字信号传输充装压力，精确稳定。

• 可能复显加气数据，以备查验。

• 电路板、防爆电器采用模块化设计，维修方便。

• 背光源液晶显示加气量、金额，安全、醒目、美观、抗低温。

• 所有加气机都可以实行计算机管理，杜绝加气站管理漏洞。

• 电压过高时，电器部分具有过压保护，有效防止外界电压不稳造成的电器损坏。

• 输气软管装有可恢复拉断保护装置，消除在加气过程中由于误操作引发的危险。

• 由微机控制器控制，能自动显示加气量及加气金额。

• 具有金额预置、气量预制多种加气模式。

• 当加满气时，具有自动停机功能。

• 可以统计当班加气累计数值和汇总累计数值。

• 具有自动检测故障功能，能自动显示故障代码。

• 在充气过程中能直观显示压力等数据。

• 当管道压力漏失、超压或溢流时能自动关机。

• 可以同任何进口压缩机相配套（模块化接入PLC中的ESD系统）。

结构特征

正星系列加气机由通风隔离区将整机划分成主体（计量）部分和电脑（控制）部分，其上部电脑部分作为安全区处理，放置电脑主板、显示屏、键盘盒等都是本安电路，在本安电路与防爆盒内部接线之间有安全栅隔离。防爆电磁阀、防爆通讯盒、防爆传感器等防爆电气设备放置在主体下部的危险区。上部（电脑部分）与下部（防爆电气部件）隔离密封良好。

加气机电子系统特点

1.整个电子控制系统的设计采用隔爆和本安技术，严格遵从GB3836防爆标准，本安部分和隔爆部分之间采用安全栅隔离，整个设计理念以安全为本。

2.电子系统采用32位ARM7处理器，系统具有高速的运算速度，从硬件本质上保证了计量运算的实时性、可靠性。

3.系统采用模块化设计，模块之间采用先进的Can总线连接，保证了模块间数据通讯的实时与可靠，非常便于以后系统的功能扩展与升级。

4.软件设计引入嵌入式操作系统，使得软件设计更利于模块化与维护。

5.电路板采用四层板设计，大幅增加了系统的抗干扰能力，同时使得主板占用面积更小、更合理。

主要技术指标

1.流量范围：4~40m³/h；

2.额定工作压力：输入25Mpa；输出20Mpa；

3.介质温度：-40℃~+60℃

4.环境温度：-35℃~+50℃

5.相对湿度：15~95%；

6.计量准确度等级：1级；

7.电源：220+15%AC，50+1HZ；

8.电子计控装置及显示参数：

单次计量范围：0~9990.00立方米

累计计量范围：0~42949672.95立方米

单价计量范围：0.01~99.99元

9.联网通信口：三级电流环

10.防爆等级：ExdibⅡAT4

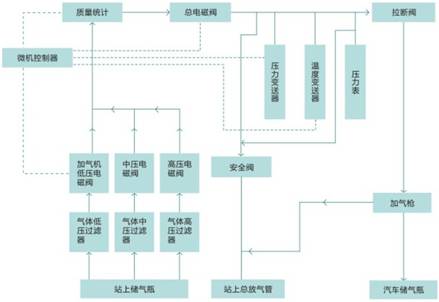

加气机工作原理图
